一、概   述：

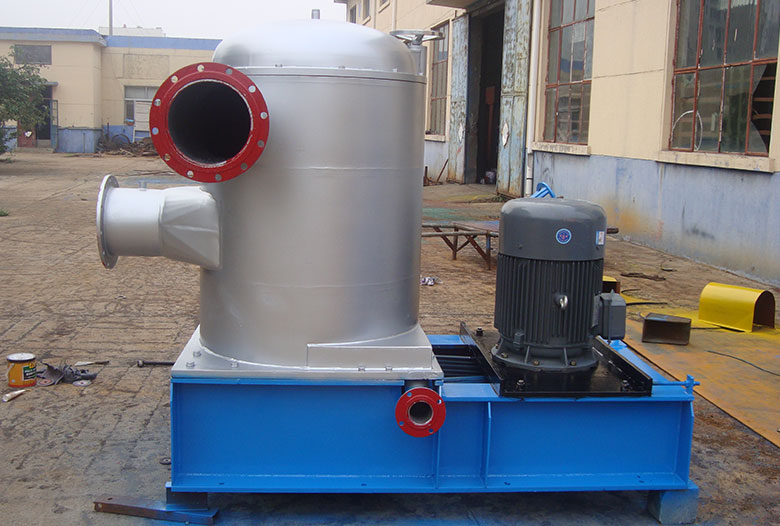

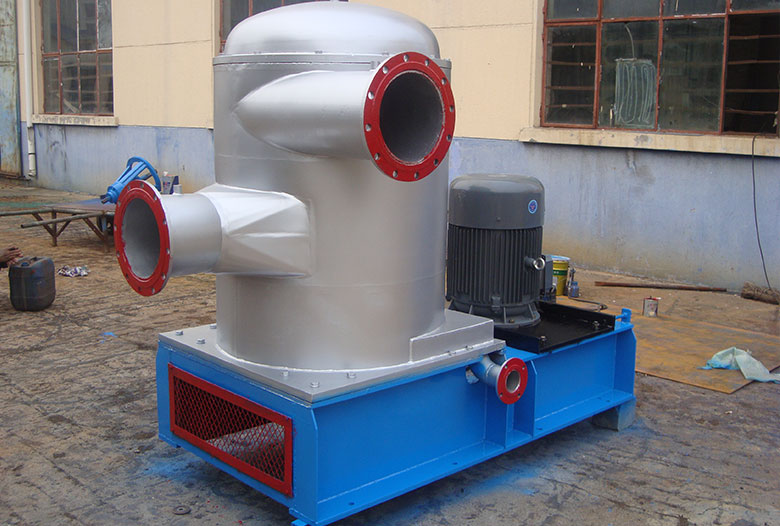

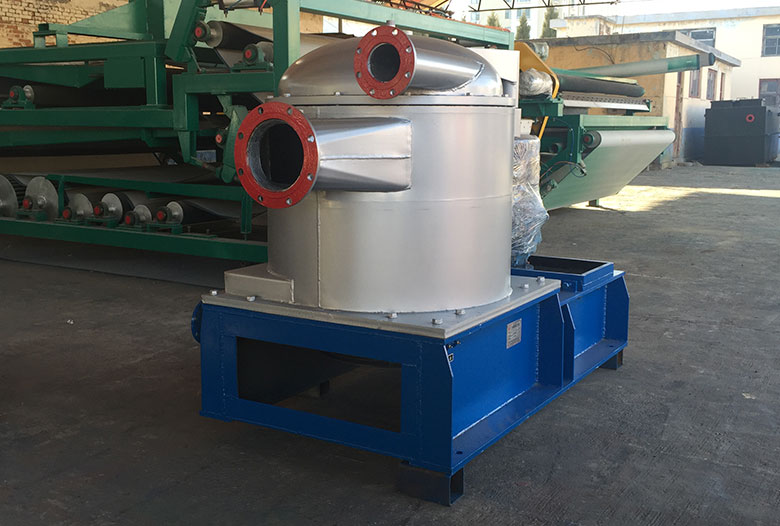

UV型升流壓力篩式我公司根據進口樣機技術研制開發出來的一種新型再生紙漿篩選設備。該設備針對再生紙漿中雜質的特性設計為升流式結構，可廣泛應用于各種廢紙漿的粗篩、精篩及紙機前漿料的篩選，具有無可比擬的良好工作性能和可靠性，使各種國產壓力篩用于再生漿處理的更新?lián)Q代產品。

                      二、主要技術參數

三、工作原理

眾所周知，再生紙漿中的雜質分輕雜質和重雜質兩部分。傳統型壓力篩由上部進料，底部排渣，輕重雜質都通過整個篩選。當處理化學漿時，因漿中雜質的比重和質量一般都大于單根纖維，這種結構有利于減少雜質在設備內的停留時間。但當處理再生紙漿這種含有大量比重較小的輕雜質時，就會大大延長輕雜質在設備內的停留時間，而造成篩選效率的下降和加大轉子同篩骨的磨損甚至損壞。

UV型壓力篩采取底部進漿、底部排渣、頂部排清渣的升流式結構設計，有效地解決了上述問題。輕雜質與漿料中的空氣自然升到頂部排渣口排出，重雜質一進入機體即可沉降到底部排出。這樣，一方面有效地縮短了雜質在篩區內的停留時間，降低了雜質循環的可能性，提高了篩選效率；另一方面防止重雜質對轉子和篩鼓造成的損壞，延長設備的使用壽命。

                                                                                四、結構性能

1、篩鼓：精篩篩縫寬度HO.15mm的篩鼓使用射水切割技術在8mm厚的鋼板上開槽，形成的圓孔和無毛刺槽口，不會像機械銑磨槽口一樣產生應力及槽端裂縫。并可提供硬質鍍鉻工藝以提高抗磨損性能。

2、旋翼轉子：精篩轉子上裝有3-4個旋翼，組裝后嚴格校正平衡，使轉子在高速旋轉時不產生振動。轉子安裝在主軸上，旋翼通過絲桿安裝在轉子上，旋翼與篩鼓的間隙可以調整。粗篩轉子采用鼓式外

裝旋翼結構，并校正動平衡，這種結構可防止雜質纏繞轉子影響設備正常工作。

3、外殼：由上蓋和筒體組成，筒體下部設有切向進漿管，筒體中上部設有出漿管，上蓋設有排渣口及沖洗水口。

4、傳動裝置：包括電機、皮帶輪、V型帶、皮帶漲緊裝置、主軸及軸承等。

五、特點與優點

（一）特點：

1、下部進漿，上部出漿避免交叉；

2、沉穩的底座開放式設計，便于維護和更換皮帶、皮帶輪。

3、大功率傳動和密封裝置可整體裝卸，減少維護所需停機時間；

4、篩鼓和轉子清洗、調節、檢查和拆卸均很方便；

5、可配用各種類型篩鼓，如平紋、波紋篩鼓等；

6、根據漿料性質可配用各種型式的轉子。

7、操作壓力設計為875Kpa，可滿足各種應用條件。

（二）優點

1、采用縫寬為0.15mm的精篩篩鼓，設置在粗篩之后，可有效去除漿中細小雜質及尺寸大于200um的油墨粒子，尤其值得注意是對漿中膠粘物的去除率可達90%以上，是目前國內外最為推崇的代替各種熱分

散設備的新設備技術方法（關于縫篩篩選法同熱分散法解決膠粘物問題的比較詳見華南理工大學制漿造紙工程國家重點實驗室陳嘉翔教授撰寫的刊登在《紙和造紙》2000年第三期“縫篩代替分散機在廢

紙系統的應用”一文）。

2、重雜質排入篩底部的重雜罐，防止轉子與篩鼓磨損及損傷，減少停機時間；

3、輕雜質和空氣從頂部尾漿口迅速排出；

4、篩選效率高，雜質在篩漿區停留時間短，顯著降低雜質循環的可能性；

5、所需進漿壓力低。

六、操作說明

1、試車

（1）首次開機前應徹底清洗管路，清洗后打開壓力篩上蓋，將進入壓力篩所有雜質清除，關好上蓋，并用手轉動壓力篩皮帶輪數圈，確保無異常情況發生；

（2）打開進、出漿管、排渣管閥門加入清水，待空氣排凈后關閉排渣閥門。打開密封水，使其壓力高于進漿壓力0.1-0.2MPa。

（3）點動壓力篩電機，使壓力篩短時旋轉，確認無異常情況后，方可正式啟動；

（4）開動壓力篩進料泵，逐漸調整至操作濃度；

（5）調整排渣口閥門開至合適位置。

2、正常操作

（1）在正常操作時，如發現進漿管壓力變大或出漿管壓力減小時，表明篩板發生堵塞，此時應關閉送料泵及出漿管閥門，數秒后，啟動送料泵，觀察進出漿管壓力變化是否正常，若仍不正常，應停機清

洗；

（2）排渣管堵塞，應立即打開稀釋水管閥門稀釋直至排渣正常。

3、停機操作

（1）用清水或白水稀釋壓力篩內漿料；

（2）關閉送料泵；

（3）繼續向壓力篩內加水至派渣口有水排出后停止加水；

（4）關閉壓力篩電機。

七、設備安裝

1、按季出土澆灌混凝土基礎，予基礎螺栓孔，養生；

2、將壓力篩移到混凝土基礎上找正，打開壓力篩上蓋，在外殼上法蘭的加工面上用框式水平儀找正后二次灌漿固定；

3、配管應使進漿管、出漿管、排渣管有專門的管支架支承，不應該用壓力篩作為支架，以免增加壓力篩的荷重，各管線安裝無管線內力；

4、進漿管、出漿管和排渣管的配管水平配置后，加彎頭上立，超過壓力篩的高度，然后水平或其他方向配置，以使壓力篩保持充滿狀態。

5、排渣管的濃度高于來漿管，為防止堵塞在彎頭及閥門前接1英寸白水或清水稀釋管，其接法是45度順漿流方向，稀釋管水壓高于來漿壓力0.1-0.2MPa。

6、密封水管與清水管連接，水壓高于進漿壓力0.1-0.2MPa。

八、清洗與維護

（一）清洗

      1、在壓力篩發生堵塞時應對壓力篩及時清洗。

      2、打開壓力篩上蓋螺栓，將上蓋提升起來移開，用水清洗壓力篩內部，將漿團、漿渣取出，如不能達到清洗目的，需進行篩鼓拆卸工作。

      3、篩鼓的拆卸用篩鼓的吊裝工具固定在篩鼓上，用頂絲將篩鼓頂出，再用手拉葫蘆吊篩鼓，吊裝工具連同鼓篩一起吊出然后進一步清洗。

      4、清洗完后將篩鼓裝入，再將上蓋蓋上，用螺栓旋緊。

   （二）維護

      1、旋翼與篩鼓之間間隙的調整：旋翼用絲桿固定在旋翼轉子上，調整旋翼絲桿的螺母，即可使旋翼與篩筒的間隙得以調整，旋翼轉速越高則間隙越大，轉速低則間隙小，篩選濃度大則間隙大，濃

度低則間隙小，篩選濃度在0.4-0.6％之間，間隙為1.5-2.5mm，篩選濃度1.5-3.5％時，間隙為4-6mm。

     2、定期檢查篩鼓的篩孔（縫）的磨損情況，并及時更換篩鼓。

     3、定期檢查填料密封的磨損情況并及時更換。

     4、經常檢查密封水、沖洗水的壓力應高于來漿壓力0.1-0.2MPa，否則予以停機處理。

     5、定期從注油孔補充潤滑脂。
